NSMD07S60C1

1 特点

 内置 6 个 600V/7A 的 MOS（Typ. Rds,on= 0.6Ω @25°C）

 内置高压栅极驱动电路（HVIC）

 内置欠压保护  内置自举二极管

 内置温度检测功能

 内置栅驱动电路的电压范围从 12V 到 20V

 3 个独立的负电流端用于需要电流检测的应用

 兼容 3.3V 和 5V 的 MCU 接口，高电平有效

 优化并采用了低电磁干扰设计

 绝缘等级 1500Vrms/min

2 典型应用

 室内/户外空调

 冰箱压缩机

 排风扇

 风扇

 空气净化器

 洗碗机水泵

3 芯片概述

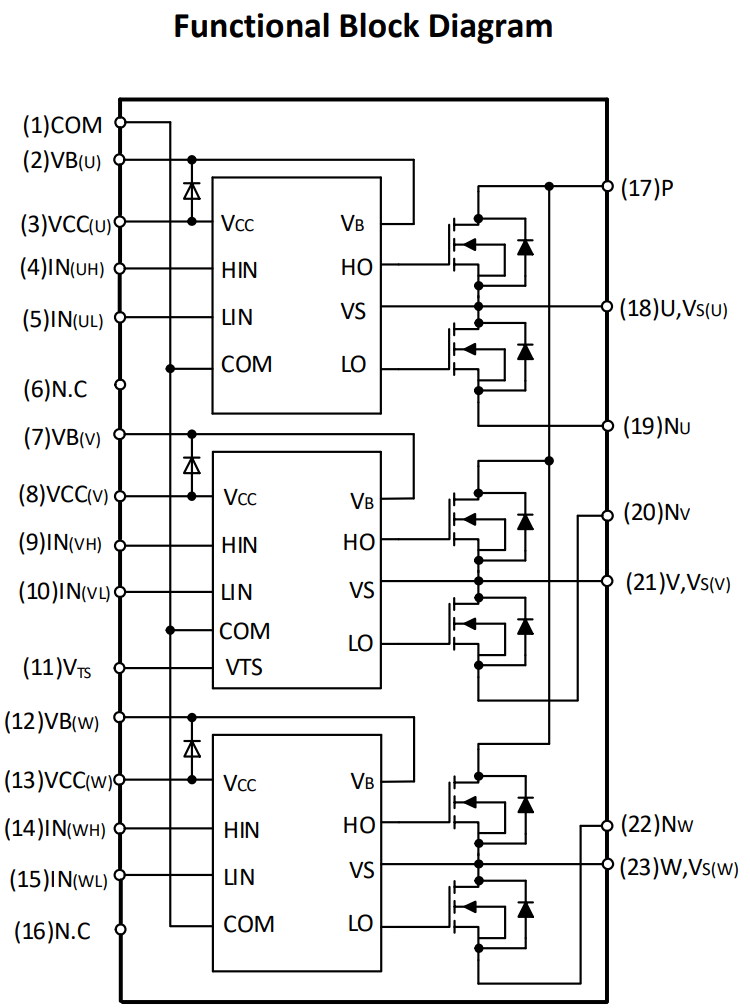

3.1 特点 NSMD07S60C1 是高度集成、高可靠性的三相无刷直流 电机驱动电路，

主要应用于风扇类的小功率电机驱动。该 模块内置了 6 个功率 MOS 管和 3 个半桥高压栅极驱动电 路。

NSMD07S60C1 内部集成了欠压保护功能，提供了优异 的保护和失效保护操作。

由于每一相都有一个独立的负直 流端，其电流可以分别单独检测。

NSMD07S60C1 采用了高绝缘、易导热和低电磁干扰的 设计，提供了非常紧凑的封装体，使用非常方便，

尤其适 合内置于电机的应用和要求紧凑安装的场合。
