NSMD15B60C11

1 特点
 内置 6 个 600V/15A 的 MOS（Typ. Rds,on= 0.260Ω
@25°C）
 内置高压栅极驱动电路（HVIC）
 内置欠压保护
 内置自举二极管
 内置温度检测功能
 内置栅驱动电路的电压范围从 12V 到 20V
 3 个独立的负电流端用于需要电流检测的应用
 兼容 3.3V 和 5V 的 MCU 接口，高电平有效
 优化并采用了低电磁干扰设计
 绝缘等级 1500Vrms/min

2 典型应用
 室内/户外空调
 冰箱压缩机
 排风扇
 风扇
 空气净化器
 洗碗机水泵

[pdf-embedder url="https://uniplusbi.com/wp-content/uploads/2026/07/NSMD15B60C1.pdf"]
3 芯片概述
3.1 特点

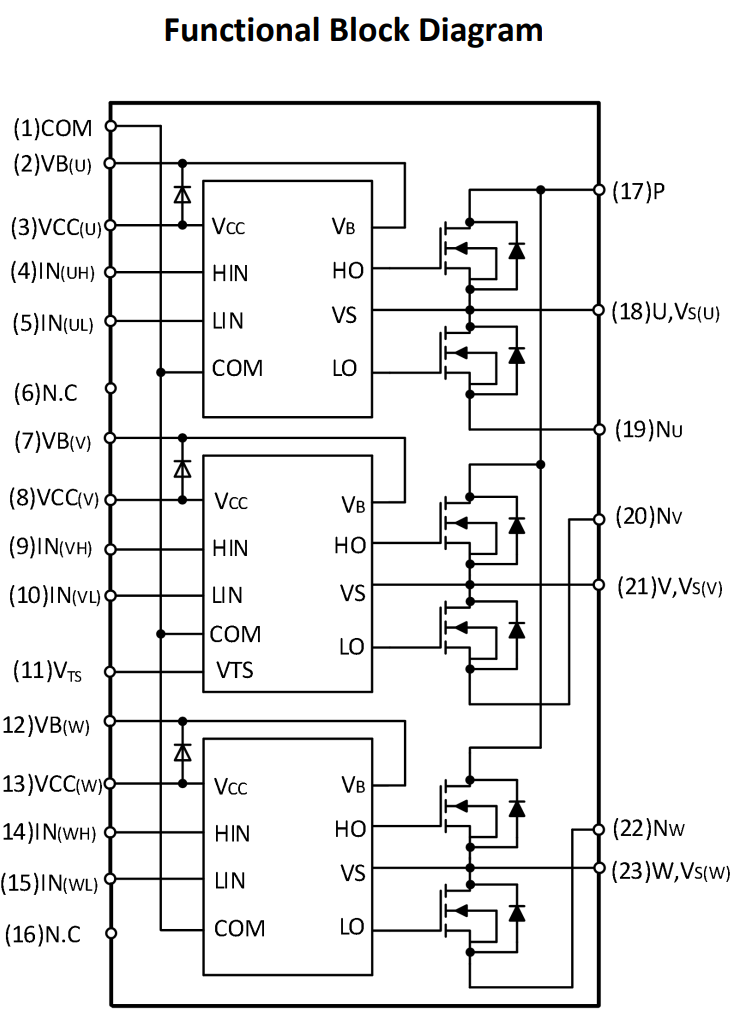

NSMD15B60C11 是高度集成、高可靠性的三相无刷直
A流电机驱动电路，主要应用于风扇类的小功率电机驱动。
该模块内置了 6 个功率 MOS 管和 3 个半桥高压栅极驱动
电路。
NSMD15B60C11 内部集成了欠压保护功能，提供了优
异的保护和失效保护操作。由于每一相都有一个独立的负
直流端，其电流可以分别单独检测。

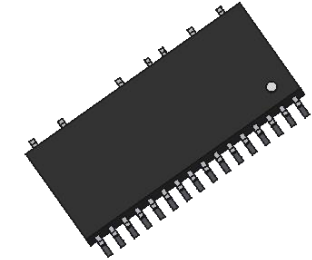

NSMD15B60C11 采用了高绝缘、易导热和低电磁干扰
的设计，提供了非常紧凑的封装体，使用非常方便，

尤其适合内置于电机的应用和要求紧凑安装的场合。
